用途：緊湊型數據記錄器TR-5i系列是一種測量和記錄溫度，電壓，信號電流（4-20 mA），脈沖數的數據記錄儀。 記錄器機身防水，可在-40至80°C的各種環境下使用，可以選擇電池運行的安裝位置。 記錄的數據可以通過通信端口TR-50U2傳送到個人計算機收集和查看，進行圖表顯示和數據分析。

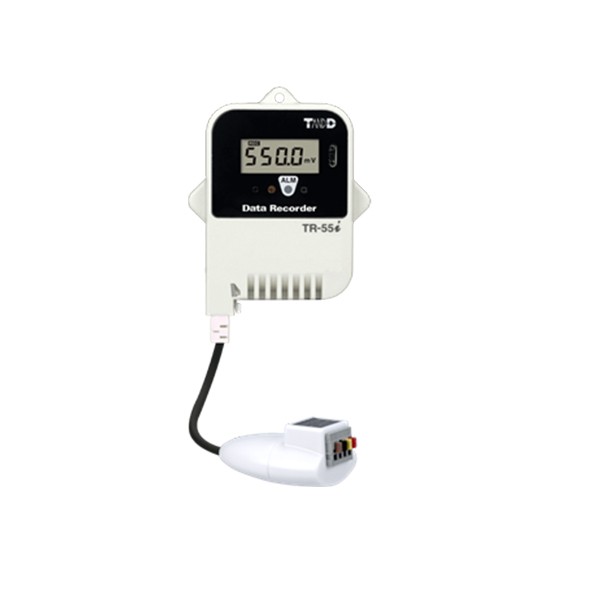

TR-55i-V可以測量和記錄從儀器（例如0-22V范圍內的傳感器）輸出的模擬信號，非常適合記錄研發和制造中各種測量設備輸出的模擬信號。
特點：
·具有轉換功能-TR-55i-V/mA/P；
·采用兩種數據記錄系統-TR-55i-V/mA；
·具有預熱功能-TR-55i-V；
·構造小巧、堅固；
·電壓測量范圍：-0～+22V；
·可選15種采樣間隔，具有大容量存儲容量；
·高速數據下載；
·具有報警功能。
技術參數：
探頭主體 | |
測量通道 | 1個（外置電壓傳感器） |
測量范圍 | 0～+22V |
精度 | ±（0.5 mV + 0.3 % ），10～40°C |
分辨率 | 0～400mV:0.1mV； 400～800mV:0.2mV； 800～999mV:0.4mV； 3.2～6.5V:2mV； 6.5～9.999V:4mV； |
記錄容量 | 16000個數據 |
記錄開始方式 | 直接啟動或定時啟動 |
記錄模式 | 循環測量（當數據存儲滿時，新的數據將覆蓋舊的數據） 一次測量（當數據存儲滿時，數據記錄儀將停止記錄數據） |
記錄間隔 | 可選擇1秒、2秒、5秒、10秒、15秒、20秒、30秒、1分鐘、2分鐘、5分鐘、10分鐘、15分鐘、20分鐘、30分鐘、60分鐘 |
液晶顯示屏顯示項目 | 實時溫度數值、記錄狀態、記錄模式、紅外通訊狀態、電池電量警報、測量單位、記錄滿、傳感器未連接、超出測量范圍、超出上下界限范圍 |
通訊端口 | 光學通訊口 |
通訊時間 | 記錄儀記錄存滿的情況下，光學通訊： TR-50U約20秒 |
供電 | 1節LA14250鋰電池（兼容CR2鋰電池） |
電池電量 | 16-24個月 |
防護等級 | IP64防濺，注意：輸入模塊不防水 |
尺寸規格 | 高62×長47×寬19毫米 |
重量 | 約55克（包含電池） |
主機溫度承受范圍 | -40℃～+80°C，如果配備CR2鋰電池的話為-20℃～+60℃ |
附件 | 輸入模塊VIM-3010，鋰電池（LS 14250）×1，表帶×1，使用說明書（含保修卡）×1 |
外置溫度探頭：
VIM-3010電壓模塊 | |
| |
測量范圍 | 0～999.9mv（0至22V的擊穿電壓：±28V） |
測量分辨率 | 0～400mV: 0.1mV； 400～800mV:0.2mV； 800～999mV:0.4mV； 3.2～6.5V:2mV； 6.5～9.999V: 4mV, |
測量精度 | 測量模塊環境溫度：-40 to 10°C: ±1mV ± 0.5% ； 40 to 80°C: ±1mV ± 0.5% |
電纜長度 | 52毫米 |
操作環境 | 溫度：- 40-80°C，濕度：90% RH或更少（無冷凝） |
連接方式 | 電纜連接 |
預熱功能 | 電壓范圍：3V至20v（最高100ma）（預熱），時間范圍（預熱）：1到999秒（一秒為單位） 負載電容：330μF或更少 |
電纜延長 | 可使用延長線 TR-3C30 延長3米 |
采集器設備
TR-50U2數據下載器 | |
| |
用途 | 數據下載 |
通訊 | USB通訊：USB2.0 光通信：19200bps |
電源 | USB通訊線提供 |
操作環境 | 溫度-10°C～+60°C 濕度：90%RH以下（非冷凝） 數據采集器濕的時候禁止使用 |
重量 | 約25g |
尺寸規格 | 高80×長456×寬16.5毫米 |
防水等級 | 無 |
配件 | USB通信電纜、手冊 |
US-15C通訊數據線 | |
| |
長度 | 1.5米 |
其他配件
TR-05K3墻壁安裝支架 | |
  | |
操作環境溫度 | -40～+80°C |
承受溫度范圍 | -30°C（-30°C或-30°C以下受強烈沖擊可能會(huì )炸裂。） |
尺寸規格 | 高70×長66.6×寬24.7毫米 |
TR-00P1保養套袋 | |
| |
配件 | 橡膠墊圈，硅膠，雙面膠帶，鎖緊螺絲×2 |
TR-3C30傳感器電纜 | |
| |
耐熱溫度 | -25～60°C |
防水等級 | 防濺（限定在日常生活中使用） |
電纜長度 | 3.0m |
